Erot tasavirta- ja vaihtovirtakatkaisijoiden välillä
Suoravirta (DC) ja vuorotteleville virran (AC) järjestelmille suunnitellut katkaisijat eroavat merkittävästi kunkin virran tyypin ainutlaatuisen sähkökäyttäytymisen vuoksi. Alla on yksityiskohtainen vertailu:
1. Nykyinen käyttäytyminen ja kaaren sukupuuttohaasteet
AC Nykyiset ominaisuudet:
Vaihtoaa suuntaa määräajoin (50 Hz tai 60 Hz).
Ylittää luonnollisesti nollan 100-120 kertaa sekunnissa, mikä helpottaa kaaren keskeytymistä.
Vakiokatkaisijat luottavat tähän nolla ylittämiseen kaaren sammuttamiseksi tehokkaasti.
DC Nykyiset ominaisuudet: Virtaa yhteen suuntaan jatkuvasti ilman nolla-ylityksiä.
Kaari on pysyvämpää ja vaikeampaa sammuttaa, mikä vaatii voimakkaampia tukahduttamismekanismeja.
Erikoistuneet mallit (esim. Magneettiset iskut, kaarikorut tai pakotettu ilma) tarvitaan virran katkaisemiseksi.
2. Jännite- ja virran arvosanat
AC Breakers:
Tyypillisesti RMS -jännite (esim. 120 V, 240 V, 480 V).
Yleinen kotitalous-, kaupallisessa ja teollisuusvoiman jakelussa.
Rikkokapasiteetti vaihtelee yleensä muutamasta ampeerista useisiin satoihin ampeereihin.
DC Breakers:
Arvioitu tasavirtajännitteelle (esim. 12 V, 24 V, 48 V, joissain tapauksissa jopa 1000 V).
Käytetään aurinkoenergiajärjestelmissä, akkupankeissa, sähköajoneuvoissa ja televiestinnässä.
Vaatii usein korkeamman keskeytyksen kaarin johtuvan keskeytymiskapasiteettia (KA -alue).
3. Sisäinen suunnittelu ja rakentaminen

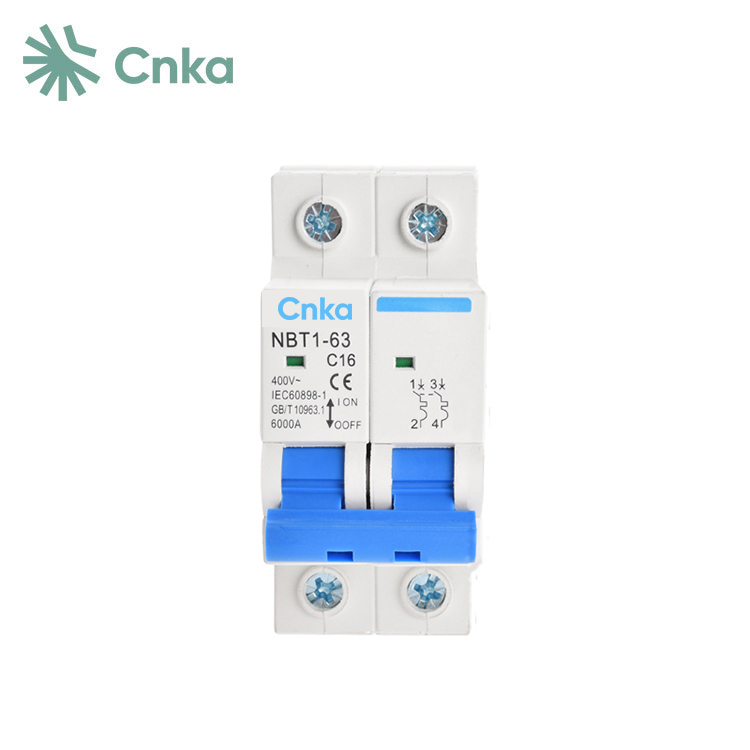

AC Breakers:
Käytä yksinkertaisempaa kaaren tukahduttamista (esim. Ilmapuhallus, lämpömagneettiset matkamekanismit).
Yleiset tyypit: MCB (miniatyyri katkaisija), MCCB (valettu kotelo), ACB (ilmakatkaisija).

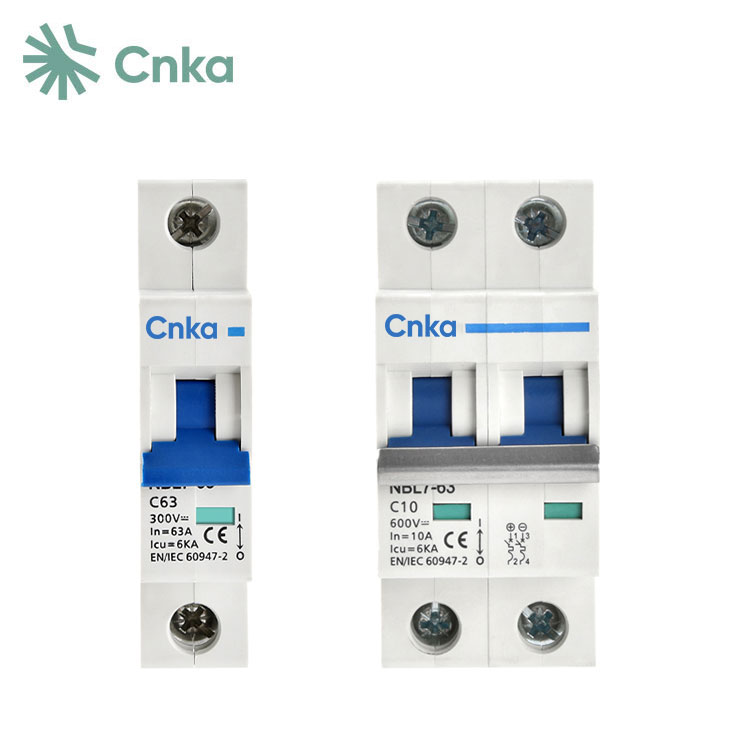

DC Breakers:
Rakennettu vahvistetuilla kontakteilla ja edistyneillä kaarikoruilla pitkittyneen kaaren käsittelemiseksi.
Jotkut ovat napaisuusherkkiä (on kytketty oikein).
Kaksisuuntaista tasavirtakatkaisijoita käytetään järjestelmissä, kuten aurinkopaneelit, joissa virta voi kääntää.
4. Hakemukset ja turvallisuusnäkökohdat
AC Breakers:
Löytyy kodin johdotuksista, teollisuuskoneista ja sähköverkoista.
Ei sovellu DC -piireihin - niiden käyttäminen voi aiheuttaa matkan tai vaarallisen kaaren epäonnistumista.
DC Breakers:
Välttämätön uusiutuvan energian järjestelmille, EV -lataukselle ja DC -mikroverkoille.
Jotkut hybridi-katkaisijat toimivat molemmille AC/DC: lle, mutta suurin osa on sovelluskohtaisia.
Voidaanko ne vaihtaa?
Älä koskaan käytä DC: n vaihtovirtakatkaisinta, ellei molemmille nimenomaisesti luokitella.
DC -katkaisijat voivat toimia AC: lle, mutta niitä ei ole optimoitu.
Johtopäätös
Ydinerot johtuvat kaaren sukupuuttomenetelmistä, jännitteen/virran käsittelystä ja rakentamisesta. DC-katkaisijat on rakennettu tiukemmin jatkuvan virran hallitsemiseksi, kun taas AC-katkaisijat hyödyntävät nolla ylittämistä helpomman keskeytyksen saavuttamiseksi. Valitse aina oikea tyyppi turvallisuudelle ja luotettavuudelle.
