Abstrakti: A PV Combiner BoxSillä on kriittinen rooli aurinkovoimajärjestelmissä yhdistämällä useita aurinkosähköjen lähtöjä yhdeksi lähtöksi. Tässä artikkelissa kerrotaan, miten se toimii, miksi se on välttämätöntä ja miten se käsittelee yleisiä haasteita, kuten turvallisuusriskejä, ylläpidon monimutkaisuutta ja järjestelmän tehottomuutta. Yksityiskohtainen rakenne, tekniset parametrit ja käytännön valintaohjeet auttavat päättäjiä optimoimaan aurinkosähköasennuksia.
Nykyaikaisissa aurinkosähköjärjestelmissä useat aurinkopaneelisarjat tuottavat tasavirtasähköä (DC). Näiden tulosten tehokas hallinta on ratkaisevan tärkeää järjestelmän suorituskyvyn ja turvallisuuden kannalta. PV Combiner Box toimii keskitettynä yksikkönä, joka kerää ja yhdistää useiden merkkijonojen lähdöt yhdeksi DC-ulostuloksi.
Ilman tätä laitetta järjestelmän johdotuksista tulee monimutkaisia, mikä lisää vikojen, tehottomuuden ja ylläpitohaasteiden riskiä. Hyvin suunniteltu yhdistelmälaatikko yksinkertaistaa järjestelmäarkkitehtuuria ja lisää luotettavuutta.
PV Combiner Box toimii yhdistämällä DC-tulot useista aurinkosähköjonoista. Jokainen merkkijono on kytketty sisääntuloliittimeen, joka on varustettu suojakomponenteilla, kuten sulakkeilla tai katkaisijoilla.
Tämä yhdistäminen vähentää invertteriin menevien kaapeleiden määrää ja yksinkertaistaa järjestelmän valvontaa.

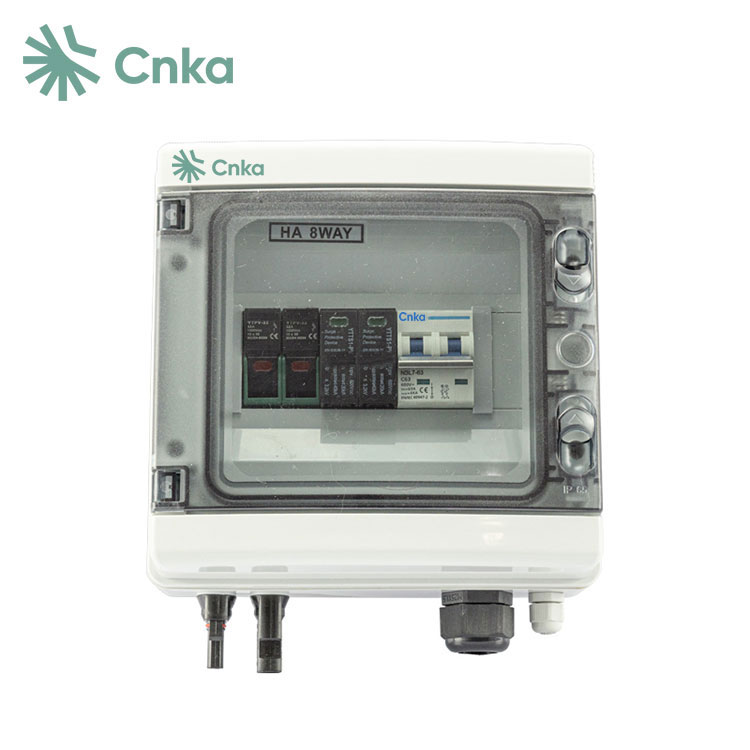

Tavallinen PV Combiner Box sisältää useita tärkeitä komponentteja:
| Komponentti | Toiminto |
| DC sulake | Suojaa jokaista merkkijonoa ylivirralta |
| DC-virtakatkaisija | Tarjoaa manuaalisen katkaisun ja suojauksen |
| Ylijännitesuojalaite (SPD) | Suojaa ukkoselta ja jännitepiikkeiltä |
| Virtakisko | Yhdistää sähköiset lähdöt useista tuloista |
| Kotelo | Suojaa sisäosia ympäristötekijöiltä |
Edistyneet mallit voivat sisältää myös valvontamoduuleja, jotka tarjoavat reaaliaikaisia suorituskykytietoja jokaiselle merkkijonolle.
PV Combiner Boxin integroiminen aurinkojärjestelmään tarjoaa useita toiminnallisia ja taloudellisia etuja:
PV Combiner Boxin arvioinnissa seuraavat parametrit ovat välttämättömiä:
| Parametri | Kuvaus |
| Suurin tulojännite | Tyypillisesti 600V, 1000V tai 1500V DC |
| Syötemerkkijonojen määrä | Vaihtelee 4-24 tai enemmän |
| Lähtövirta | Riippuu järjestelmän kapasiteetista |
| Suojaustaso | IP65 tai korkeampi ulkokäyttöön |
| Käyttölämpötila | -25°C - +60°C tai laajempi alue |
| Valvontatoiminto | Valinnainen etätietojen hankinta |
1. Monimutkaiset johdotusjärjestelmät
Laajamittainen aurinkosähköasennuksiin liittyy usein kymmeniä johtoja, mikä johtaa monimutkaisiin johdotukseen. Yhdistelmälaatikko yhdistää yhteydet vähentäen asennusvirheitä.
2. Vaikea vian havaitseminen
Ilman keskitettyä valvontaa viallisten merkkijonojen tunnistaminen vie aikaa. Nykyaikaiset yhdistämislaatikot tarjoavat merkkijonotason valvonnan nopeaa diagnostiikkaa varten.
3. Turvallisuusriskit
Ylivirta, salama ja eristyshäiriöt aiheuttavat riskejä. Integroidut suojalaitteet vähentävät näitä vaaroja tehokkaasti.
4. Korkeat ylläpitokustannukset
Hajautetut järjestelmät vaativat enemmän työvoimaa tarkastukseen. Yhdistelmälaatikko yksinkertaistaa huoltoa ja alentaa käyttökustannuksia.
Oikean mallin valinta edellyttää järjestelmävaatimusten huolellista harkintaa:
CNKA tarjoaa valikoiman PV Combiner Box -ratkaisuja, jotka on suunniteltu vastaamaan erilaisiin sovellustarpeisiin asuinrakennuksista suuriin aurinkotiloihin.
Oikea asennus ja huolto takaavat optimaalisen suorituskyvyn:
Säännöllinen huolto pidentää laitteiden käyttöikää ja varmistaa jatkuvan toiminnan.
Q1: Mikä on PV Combiner Boxin ensisijainen tehtävä?
V: Se yhdistää useita aurinkolähdöt yhdeksi DC-ulostuloksi ja tarjoaa samalla suojaa ja valvontaa.
Q2: Onko PV Combiner Box välttämätön pienille järjestelmille?
V: Pienissä järjestelmissä, joissa on vähän merkkijonoja, sitä ei ehkä vaadita, mutta se on erittäin suositeltavaa turvallisuuden ja organisoinnin parantamiseksi.
Q3: Kuinka usein yhdistelmälaatikkoa tulee huoltaa?
V: Tarkastusta suositellaan yleensä 6–12 kuukauden välein ympäristöolosuhteista riippuen.
Q4: Voiko yhdistelmälaatikko parantaa järjestelmän tehokkuutta?
V: Kyllä, optimoimalla virtaa ja vähentämällä häviöitä se edistää järjestelmän yleistä tehokkuutta.
PV Combiner Box on peruskomponentti nykyaikaisissa aurinkovoimajärjestelmissä, ja se tarjoaa paremman turvallisuuden, yksinkertaistetun johdotuksen ja paremman suorituskyvyn. Vastaamalla keskeisiin toiminnallisiin haasteisiin se mahdollistaa luotettavammat ja skaalautuvammat aurinkosähköasennukset.
CNKAon sitoutunut toimittamaan korkealaatuisia PV Combiner Box -ratkaisuja, jotka on räätälöity erilaisiin projektivaatimuksiin. Oikeiden laitteiden valinta voi vaikuttaa merkittävästi järjestelmän suorituskykyyn ja pitkän aikavälin luotettavuuteen, olipa kyseessä sitten asuin-, liike- tai teollisuuskäyttö.
Haluatko optimoida aurinkokuntasi luotettavalla PV Combiner Boxilla?Ota yhteyttätänään, jotta voit tutkia ammattimaisia ratkaisuja ja saada asiantuntijatukea, joka on räätälöity projektisi tarpeisiin.
-
