Tarvitsenko todella DC SPD:n katolla olevaan PV- ja akkuasennukseen?

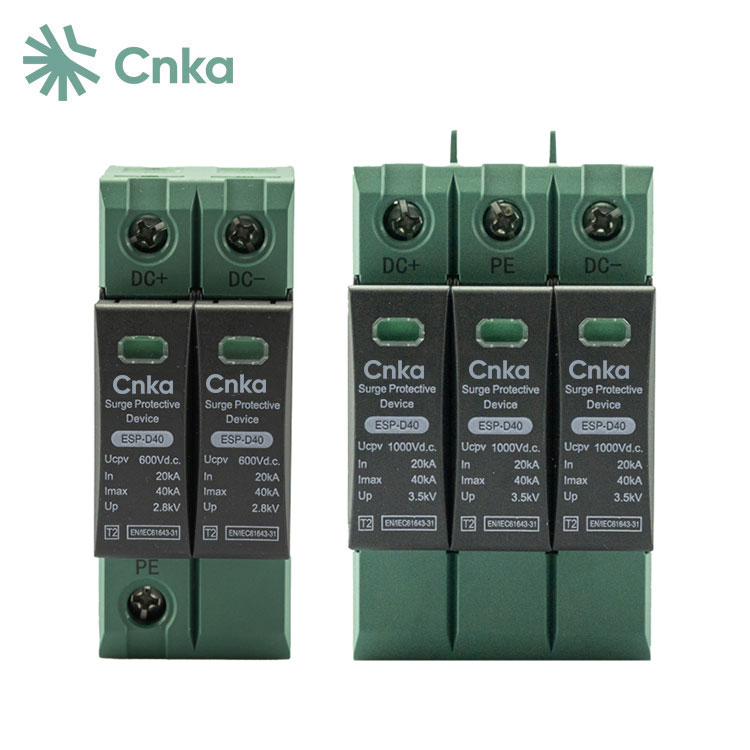

Asun pienessä kaupunkitalossa, jossa aurinkosähköyhdistimellä on ahdas kaappi, jossa on tasavirtakatkaisin ja puhelias Wi-Fi-loggeri. Yhden kovaäänisen kesäsuihkun jälkeen invertteri heitti ylijännitevian ja viikonloppusuunnitelmani olivat yhtäkkiä kaapelit ja vetoketjut. Korjaus osoittautui yksinkertaiseksi: kompakti, kiskoon asennettuDC SPDsuoraan merkkijonon laskuun lyhyillä johdoilla ja puhtaalla sidoksella. Muutamassa jatkotyössä kurkoilin jatkuvasti samaa sarjaa, koska se itse asiassa sopi ja kesti kuumilla kattoilla; näin onCNKA liukastui elämääni – hiljaa, työskentelemällä ahtaissa tiloissa. Tämä on käytännön yhteenveto, jonka toivoisin ensimmäisenä päivänä: mitä aDC SPDtodella ratkaisee, minne se kuuluu ja miten se mitoitetaan.

Mitä ongelmia DC SPD itse asiassa korjaa päivittäisessä käytössä?

• Se ohjaa nopeat transientit DC-puolella ennen kuin piikit rasittavat invertterin DC-tuloa, MPPT-kortteja, BMS- tai EV-laturimoduuleja.
• Se vähentää häiritseviä invertterivikoja läheisen salaman, verkkokytkennän tai induktiivisten kuormitusjaksojen jälkeen jaetussa palvelussa.
• Se suojaa pitkiä PV-jonoja, joissa indusoituneet ylijännitteet muodostuvat kaapelin pituudella ja hyppäävät päätepisteissä.
• Se pidentää laitteiden käyttöikää, joten vaihdan vähemmän levyjä ja käytän vähemmän aikaa uusintakäyntien suunnitteluun.

Missä DC SPD:n pitäisi sijaita järjestelmässäni?

• Katon yhdistäjässä tai risteyksessä, jossa kielet kohtaavat ensimmäistä kertaa.
• DC-katkaisijassa tai invertterin DC-tulossa kiinnittääksesi sen, mikä tekee sen katon yli.
• Akun puolella DC-väylän tai BMS:n lähellä, jos käytän pitkiä akkukaapeleita tai jaan putkia.
• Sisällä DC-pikalaturikaapit ja telecom-DC-virtahyllyt, jotka istuvat ankaralla säällä.

Kuinka valitsen luokitukset maksamatta liikaa?

Yhdistän SPD:n jatkuvan käyttöjännitteen ryhmä- tai väyläjännitteeseeni mukavalla korkeudella, tarkistan sitten purkausvirran ja annan sivuston valotuksen valita tyypin 2 tai tyypin 1+2 välillä. Vaihdettavat moduulit ja etähälytyskoskettimet säästävät aikaa myöhemmin. Tässä on pikakartta, jota käytän tehdessäni töitä:

Miksi kotelolla ja jalanjäljellä on väliä, kun tilaa on vähän?

Kaappini ovat yleensä täynnä katkaisijoita, mittareita ja kommunikaatiolaitteita, joten suosin SPD:itä, joissa on ohut runko ja jotka napsahtavat DIN-kiskoon ilman, että viereisiä johtoja taistelevat. Kompakti SPD jättää ilmavirran kuumien osien ympärille, ja säänkestävä kotelo pitää pölyn ja sateen poissa näkyviltä katoilta. Toisin sanoen saan vankan suojan asettelusta tinkimättä.

Kuinka voin asentaa sen sujuvasti ja pitää tarkastajat tyytyväisinä?

1. Pidän johdot lyhyinä ja suorina ja käytän samaa poikkileikkausta kuin syöttölaite, jos se on käytännössä mahdollista vähentää läpimenojännitettä.
2. Yhdistän SPD:n maadoituksen suoraan DC-pääliitoskohtaan, en ketjun kautta.
3. Asetan sen tasavirtakytkimen linjan puolelle, kun tarvitsen puristussuojan ennen kytkintä.
4. Merkitsen laitteen, luokituksen ja päivämäärän, jotta seuraava teknikko tietää, mitä käytin.
5. Otan etähälytyskontaktin käyttöön, jos malli tarjoaa sellaisen ja lasken sen työpaikan monitoriin.

Mitä virheitä näen ja miten vältän ne?

• Käyttämällä SPD:tä ryhmän avoimen piirin jännitteen alapuolella ja katsomalla sen laukeamista kylminä aamuina. Käytän kokoa kylmän sään Vocilla, ei vain nimikilvellä.
• Laskeutuminen pitkät, silmukkajohtimet, jotka lisäävät induktanssia. Reitin suoran, lyhyen ja parillisen.
• Laita yksi SPD invertteriin ja unohdat kattoyhdistimen, joka näkyy taivaalle. Suojaan molemmat päät pitkillä lenkeillä.
• Vaihtopatruunoiden ohittaminen rannikkoalueilla. Varastoin varaosia ja ajoitan nopeat tarkastukset suurten myrskyjen jälkeen.

Kuinka vertaan vaihtoehtoja nopeasti, kun kaikki tekniset tiedot näyttävät samalta?

• Tarkistan Uc:n riittävän ylätilaa Vocin ja Vmp:n yläpuolella.
• Yhdistän tyypin 2 alavirran vaihteistoon ja tyypin 1+2 huoltoon pääsyn tai korkean altistuksen katoille.
• Etsin vaihdettavia moduuleja, joissa on selkeä tilaikkuna, jotta voin vaihtaa ne muutamassa minuutissa.
• Pidän parempana kompakteista rungoista, jotka jättävät tilaa johtojen hallitukselle, en vain isosta lohkosta, joka tekee oven vaikeasti sulkeutuvan.
• Tarkastan ulkolaatikoiden säänkestävyyden ja kattolämmön UV-kestävät muovit.

Mitä mieltä olen pienten kaappien kompakteista malleista?

Pidän yksiköistä, joissa yhdistyvät ohut tilanjälki lujilla materiaaleilla, koska ne liukuvat ahtaisiin tiloihin ja toimivat edelleen lämmön, pölyn ja sateen läpi. Paremmat mallit antavat minulle mahdollisuuden kiinnittää DIN-kiskoon, laskea johdot ilman vääntymistä ja palata verkkoon nopeasti huollon jälkeen. Tämä tasapaino koon, kestävyyden ja yksinkertaisen asennuksen välillä on syy, miksi nämä DC-suojat sopivat sellaisiin töihin, joita todella näen, ei vain esitteiden töihin.

Onko DC SPD sen arvoinen seuraavassa myrskyssä?

Kompakti, säänkestävä SPD DC-puolella estää transientteja lyömästä herkkää elektroniikkaa, ja asennus voi olla nopeaa, kun runko on suunniteltu ahtaisiin tiloihin. Maksan kerran, nukun paremmin ja ajoitan vähemmän takaisinsoittoja.

Oletko valmis suojaamaan sivustosi puhtaalla DC-suunnitelmalla?

Jos haluat apua mallin sovittamisessa järjestelmääsi, väylään tai laturikaappiisi, lähetä jännite, sijainti ja kotelon koko, niin kartoitan toimivan lyhyen kytkentäasettelun. Jos suunnittelet monikatto- tai ulkokaappiprojektia ja tarvitset kompaktin varusteen, joka asennetaan nopeasti, kerro minulle rajoituksistasi, niin jaan sinulle sopivan listan.Ota yhteyttäpyytää tarjousta tai nopeaa teknistä tarkistusta jajätä kyselysitänään, jotta voimme mitata oikeanDC SPDsivustollesi.
