Aurinkopaneelien kaapeliliittimet

CNKA  aurinkopaneelien kaapeliliittimet Johdanto

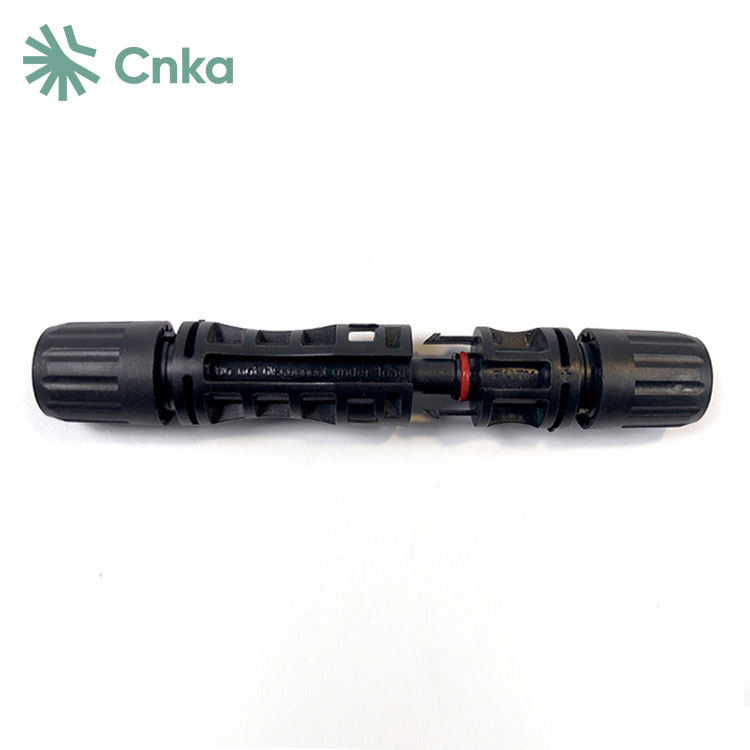

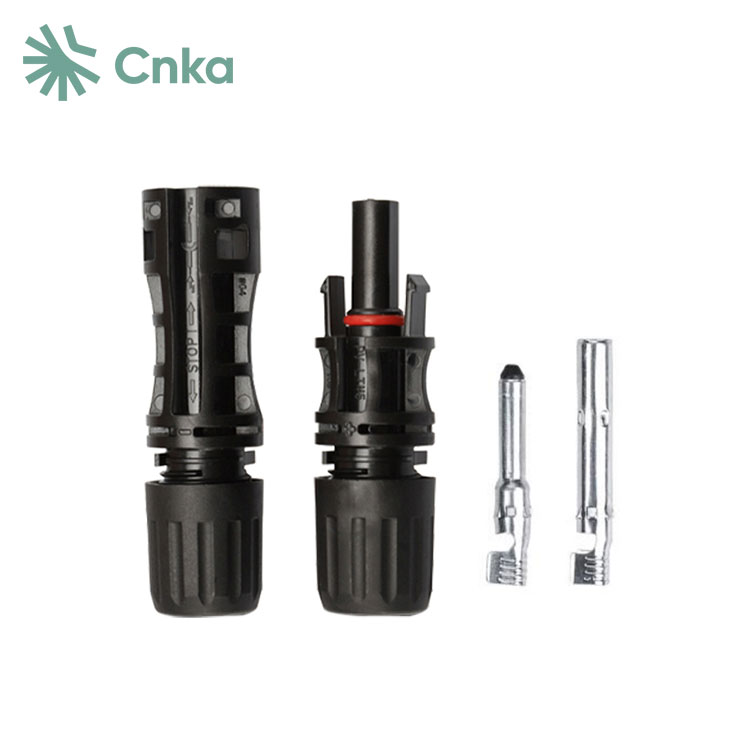

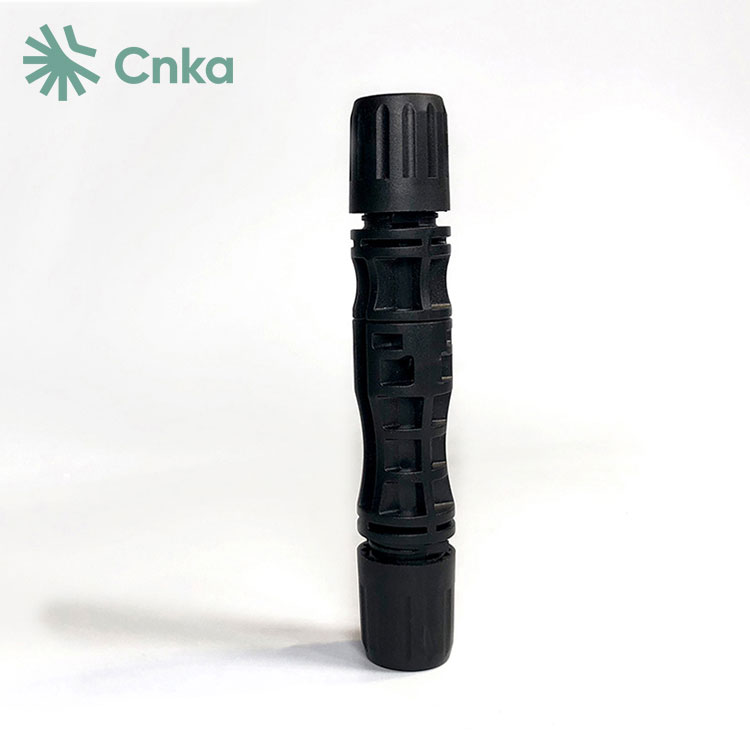

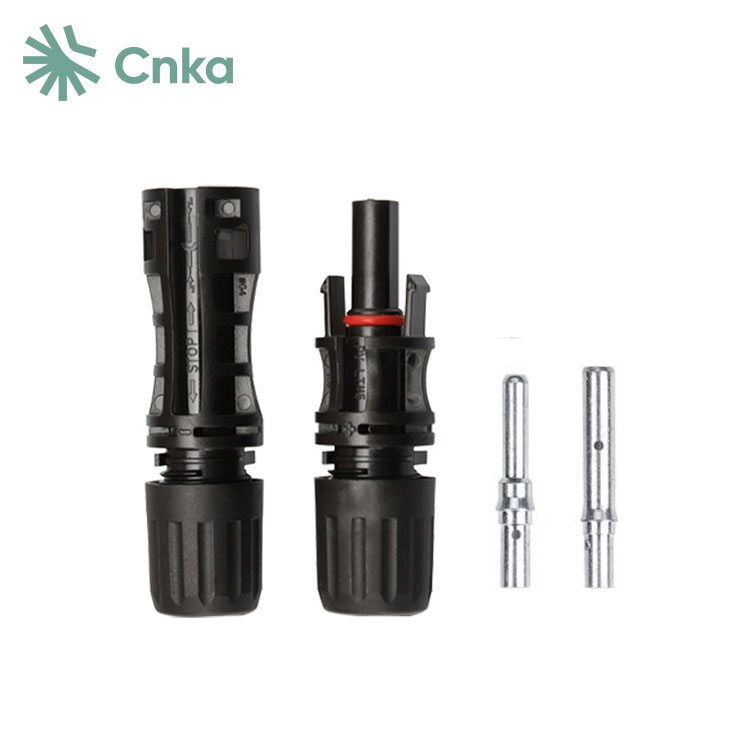

Kiinan toimittajat CNKA tarjoaa Kiinassa valmistettuja aurinkopaneelien kaapeliliittimiä, jotka ovat täysin yhteensopivia 1500 V:n aurinkosähköjärjestelmien kanssa. Nämä liittimet on jaettu kahteen osaan: linjapäähän ja levypäähän. Yleensä kun viittaamme aurinkopaneelien kaapeliliittimiin, tarkoitamme linjapään liittimiä. Ne koostuvat metalliosista ja eristysosista. Termi MC tarkoittaa Multi-Contactia, kun taas numero 4 ilmaisee metalliytimen halkaisijakoon.

CNKA aurinkopaneelin kaapeliliittimet Parametri (erittely)

CNKA aurinkopaneelin kaapeliliittimet Suorituskykyvaatimus

1  Valosähköliittimien tulee varmistaa erinomainen johtavuus, ja kosketusresistanssi ei saa ylittää 0,35 milliohmia.

2   Niiden on tarjottava riittävä turvallisuus aurinkokennokomponenttien suojaamiseksi. Koska aurinkoenergialaitteet toimivat usein ankarissa ympäristöissä ja ilmastoissa, liittimien tulee olla vedenpitäviä, korkeita lämpötiloja kestäviä, korroosionkestäviä ja niillä on oltava korkea eristys. Niiden tulee saavuttaa suojaustaso IP68.

3  Aurinkosähköliittimien rakenteen tulee olla tukeva ja luotettava, ja uros- ja naarasliittimillä tulee olla vähintään 80 N:n liitosvoima, kun ne on oikein asennettu. 4 mm²:n kaapelin MC4-liittimen enimmäislämpötila ei saa ylittää 105 °C, kun se kuljettaa 39 A:n virtaa. MC4/H4-liitin, yksiytiminen uros- ja naarasliitin, tarjoaa etuja, kuten erinomaisen tiivistyksen, kätevän asennuksen sekä helpon huollon ja korjauksen.

CNKA aurinkopaneelin kaapeliliittimet Tiedot

CNKA aurinkopaneelin kaapeliliittimet Mitat ja johdotus

CNKA aurinkopaneelin kaapeliliittimet Asennusohjeet

Pistoketta valittaessa on tärkeää keskittyä tuotteen laatuun, mukaan lukien sisäisen metallijohtimen koko ja materiaalipaksuus, sen elastisuus ja pinnoite, jotta se kestää suuria virtoja ja säilyttää hyvän kontaktin. Pistokkeen muovikuoren pinnan tulee olla sileä ilman halkeamia ja rajapinnan tulee olla hyvin tiivis. Vältä asennuksen aikana altistamasta komponenttien liittimiä auringonvalolle ja sateelle ikääntymisen, sisäisen korroosion, lisääntyneen kosketusvastuksen ja mahdollisen syttymisen estämiseksi, jotka kaikki voivat heikentää järjestelmän tehokkuutta tai aiheuttaa palovaaran.

Aurinkosähköliittimien asennus ja puristus on kriittistä. Ammattimaisia ​​puristustyökaluja tulee käyttää, ja teknisen asennushenkilöstön tulee saada asianmukainen koulutus puristustoimenpiteistä ennen aurinkosähkövoimaloiden rakentamisen aloittamista.
